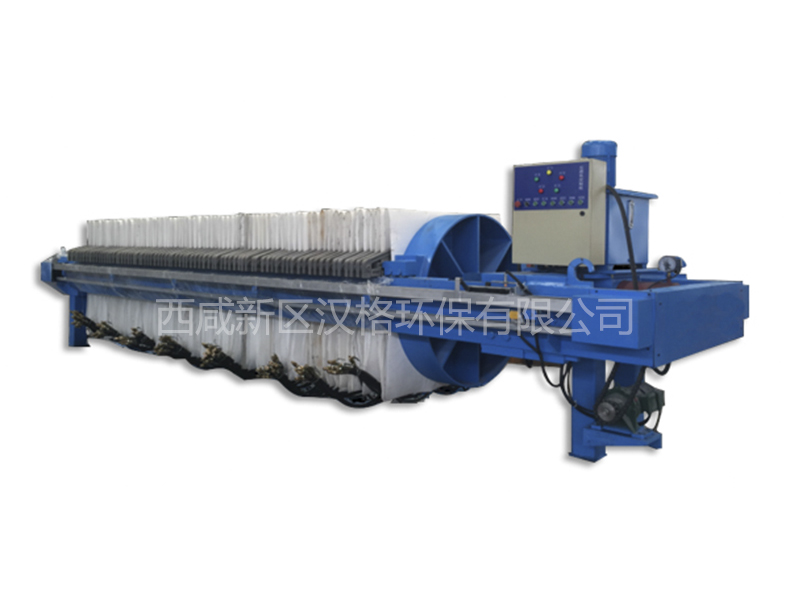

板框壓濾機濾板的設計目的。板框式壓濾機的濾板是由兩種不同的樣子的濾板交錯排列而成，而廂式壓濾機濾板卻只有一種，那廠家在設計時的目的是什么呢？我們在以下兩個方面來了解一下。
板框式壓濾機板框?yàn)V板，其實一種很簡單的結構，中間中空，就是有四根濾板拼接而成的一樣，中間很大的鏤空位置就是用于濾布與過濾液接觸的，鏤空的面積越大，濾布與過濾液接觸的面積也就越大，相應的板框式壓濾機的過濾效率也會成正比的增加。而與濾板厚度相剩的空間就是用于存儲過濾時攔截下來的固體，同樣這個空間越大，存儲固體的能力也就越大，相應的板框式壓濾機同一個間隙循環處理的能力也就越強。在大的限度的預留濾布的面積時也要保持板框強大的壓力，既固體對濾板向外的壓力，所以也要保持濾板的堅固，所以濾板邊緣寬度一般會設計為80mm~120mm之間。
板框式壓濾機實心濾板，兩面向內凹陷，底部有目數個盲點，底部有排出過濾液的管道。這樣讓濾板凹陷下去的目的就是為了進一步提高壓濾機的存儲能力，讓壓濾機的間隙工作循環的周期時間更長，底部的盲點就是為了增加濾板與固體之間的摩擦力，支持固體。底部的排水孔就是排出以過濾的液。
還有一個重要的沒有介紹就是濾板分流管道，這是兩種濾板都有的，也是他們之間的共同有的，它設計在所有濾板上邊交接出，使得在保證濾板的堅固耐用的同時，把分流管道盡量的設計的更大一些，使得進入壓濾機設備的過濾液更多，更加滿足壓濾機的過濾需要。
