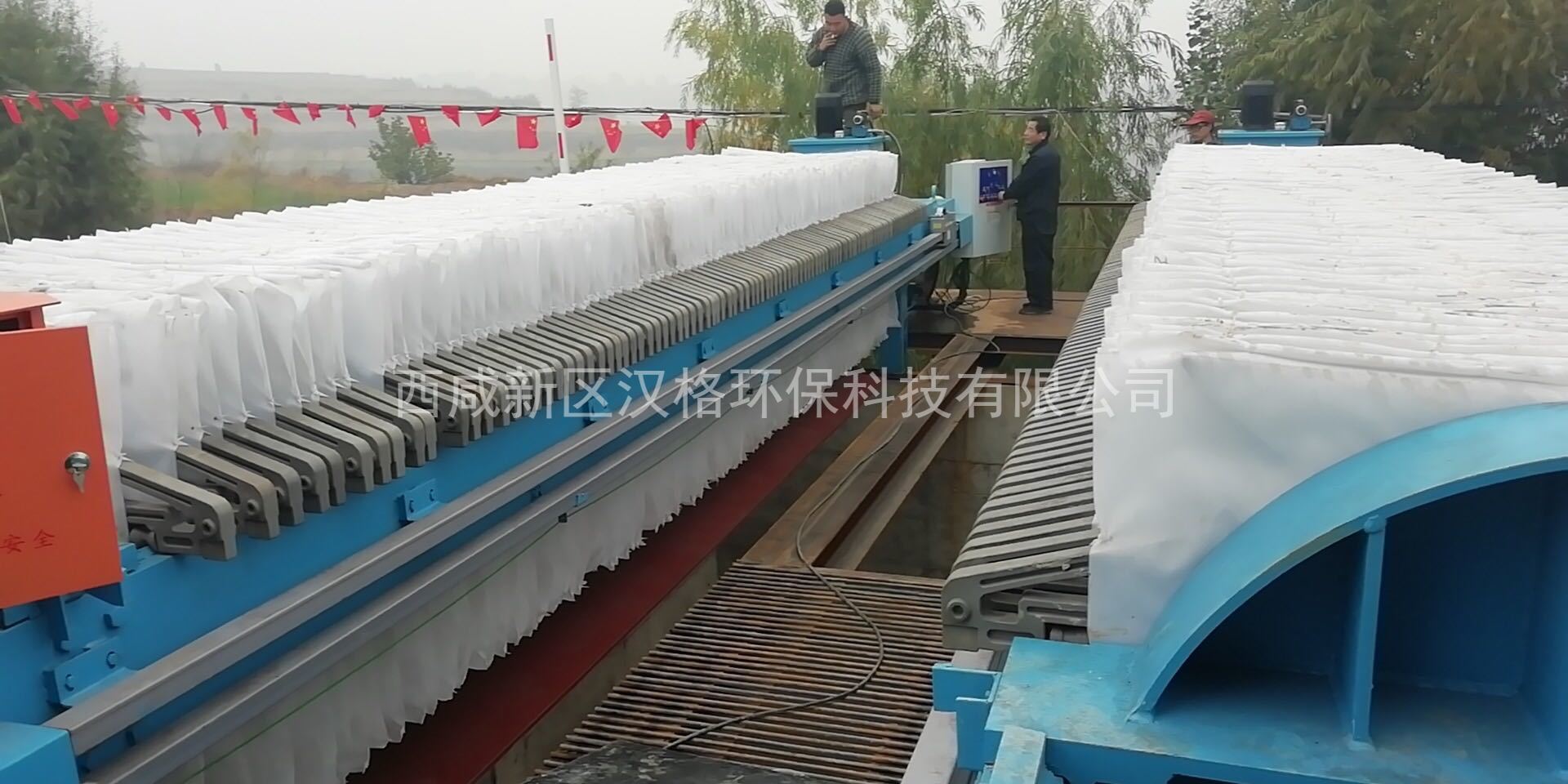

壓濾機PLC自動控制系統，聽起來稍微有點復雜，我們先來解釋一下全自動壓濾機，全自動壓濾機是一種分離懸浮液中固體與液體的設備，其工作原理是靠泵的壓力、固液的重力、氣壓或水壓的作用，在濾布（過濾介質）兩側產生壓差，通過自動操作系統，來實現固液分離，達到生產要求。要了解全自動壓濾機PLC控制系統，我們會分三點來說明。
1、控制要求
全自動壓濾機PLC控制系統的主要功能包括測試、手動、自動、參數設定、顯示和報警故障診斷等。
測試功能要求轉換開關置位在測試位時，通過BCD撥碼開關選擇要測試的執行機構（如水泵、閥門等），可以單獨測試選擇的設備動作是否正常。
手動功能要求當轉換開關置位在手動位時，按壓閉合、過濾、洗滌、擠壓、吹干、卸料按鈕啟動相應的生產工序。
自動功能要求轉換開關置位在自動位時，按壓程序啟動按鈕，壓濾機從初始位置開始運行并自動連續工作。
參數設定功能要求由操作人員控制的各個工藝時間，可以通過觸摸屏進行調整，程序內部的時間控制，技術人員在授權的條件下可以進行調整。
顯示功能要求在壓濾機閉合、過濾、洗滌、擠壓、吹干、卸料等工序過程中，顯示屏上顯示相應的工作狀態和工藝參數。
報警、故障診斷功能要求在壓濾機操作、運行過程中，當出現故障時發出報警信號并防止壓濾機及其附屬設備受到損壞，同時在顯示屏上顯示具體的故障點。
2、控制系統硬件組成

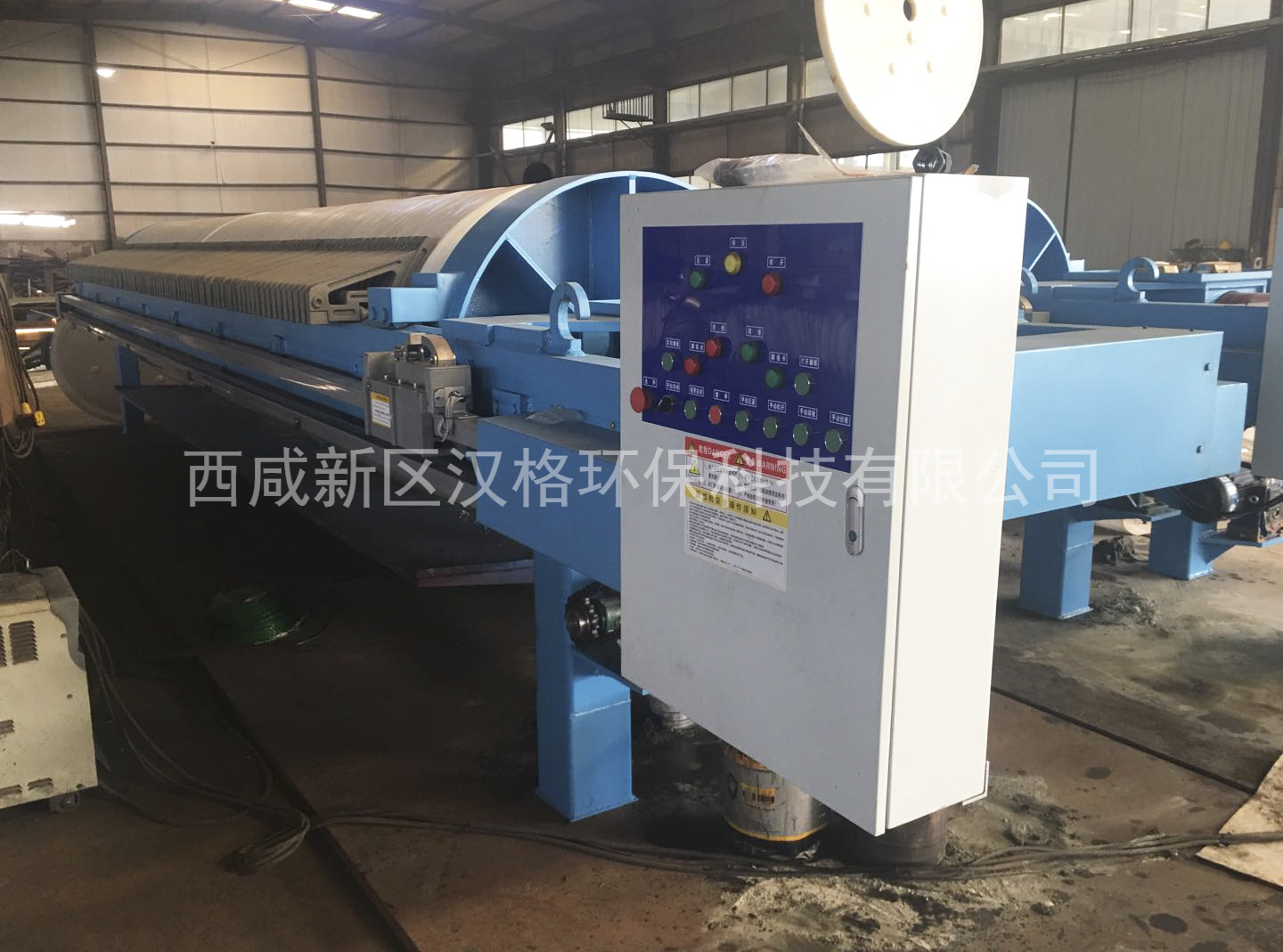

全自動壓濾機控制系統主要由PLC與觸摸屏HMI組成，配備以太網接口模塊，可以方便地接入工廠控制網絡。
全自動壓濾機控制系統的輸入信號包括操作選擇、接觸器和熱繼電器狀態、閥門狀態、接近開關、保護等50多個開關量信號，輸出信號包括報警輸出、閥門開閉、電機控制、指示輸出等近30個開關量信號。
3、特點
1.自動化程度高，可靠性高，通用性強，故障率低
2.能在惡劣的環境下可靠工作，修改程序容易
3.體積小結構緊湊，接線方便簡單
4.維修方便，編程方便
