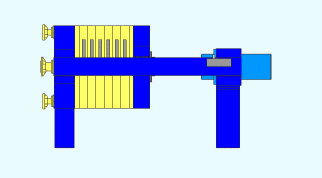

板框壓濾機是由交替排列的濾板和濾框共同構成一組濾室。在濾板的表面有溝槽構造,它凸出部位是用 來支撐濾布的。濾框和濾板的邊角上各有通孔,組裝以后可以構成一個完整的通道,能夠通入洗滌 板框壓濾機的工作原理板框壓濾機是由交替排列的濾板和濾框共同構成一組濾室。在濾板的表面有溝槽構造,它凸出部位是用 來支撐濾布的。濾框和濾板的邊角上各有通孔,組裝以后可以構成一個完整的通道,能夠通入洗滌水、懸 浮液和引出濾液來。板和框的兩側各有把手支托在橫梁的上面,由壓緊裝置壓緊板、框。板、框之間的濾 布起到密封墊片的作用。由供料泵將懸浮液壓入濾室,在濾布的上面形成濾渣,直至充滿了濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道,集中排出。過濾完畢之后,可以通入清洗滌水洗滌 濾渣。洗滌后,有時還通入壓縮空氣,除去剩余的洗滌液。隨后打開壓濾機卸除濾渣,清洗濾布,重新壓 緊板、框,開始下一工作循環。
