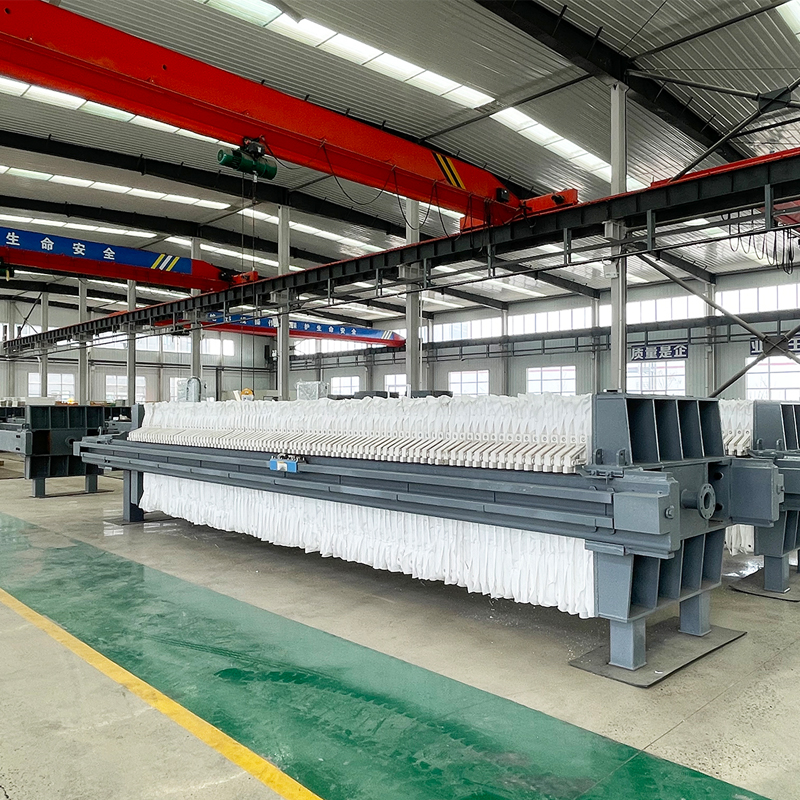

自動板框式壓濾機液壓站為立式結構。液壓系統完成油缸的兩個基本動作，能夠自動保持壓力，提高整個液壓系統的安全性和可靠性，方便用戶的維護保養。主要部件：氣缸采用中德合資無錫液壓元件廠。止回閥、換向閥、安全閥等液壓元件均由臺灣和液壓元件廠生產，使整個液壓系統_加安全可靠。用戶的整個篩選過程已成功完成。
?。╝）氣缸壓縮和釋放液壓系統：它由三部分組成：動力系統，控制系統和執行器。 控制系統由高壓溢流閥，壓力表，止回閥，電磁換向閥和液壓控制止回閥組成。低壓安全閥，電接點壓力表等組件。 氣缸壓力由高壓安全閥設定，拉板壓力由低壓安全閥設定，壓力保持系統由止回閥和截止閥控制，氣缸的兩個基本動作 電磁換向閥釋放壓實。 電接點壓力表實現了汽缸后腔（高壓腔）內壓力的自動壓力補償，使壓力穩定在范圍內，保了過濾過程的順利完成。
?。╞）油馬達拉板液壓系統：它由三部分組成：動力系統（低流量活塞泵10r / min），控制系統（液壓部件）和執行器（油馬達）。控制系統由低壓安全閥組成。它由電磁定向閥組成。油馬達拉板壓力由安全閥（3-4mpa）設定，拉板速度保持在適當范圍內，電機拉板的兩個基本動作由電磁換向閥進行。
