150平米程控廂式壓濾機

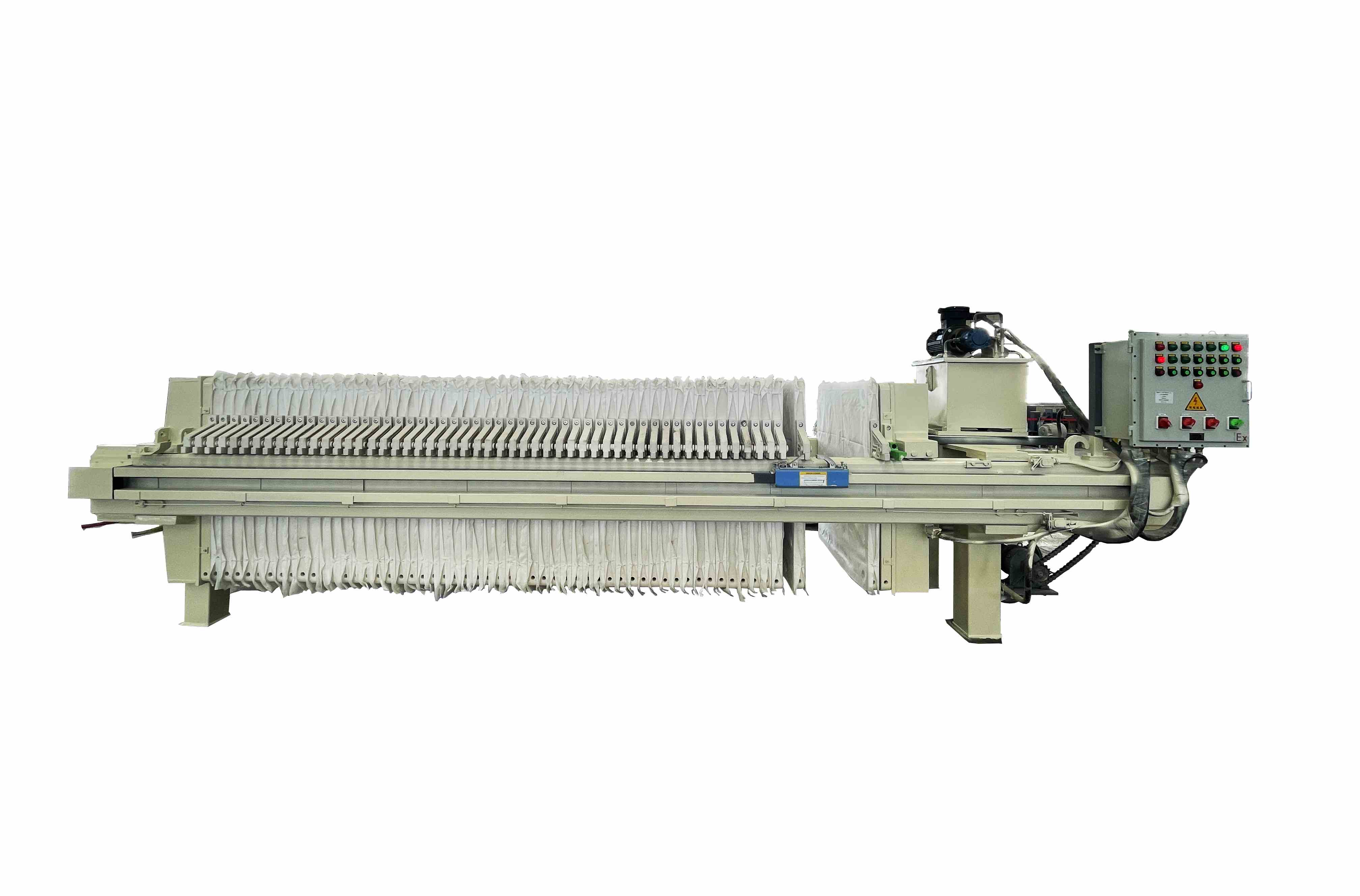

一、產品圖片
二、產品型號及參數:
150平米程控自動拉板廂式壓濾機技術參數： | |||
1 | 配套 | 備注 | |
基本參數 | 濾板數量 | 54 | 原料增強聚丙烯(含頭尾濾板） |
濾板規格 | 1250mm*1250mm（外徑） | ||
濾布數量 | 55件套 | 含頭尾板濾布 | |
濾布型號 | 濾布 | 單絲濾布 | |
濾布規格 | 與型濾板配套 | 配套 | |
手柄 | 自動拉板 | 優質PP材質；大梁V型定位，保證濾板直線排列且受力均勻 | |
濾室數量 | 55個 | 濾餅厚度30mm | |
濾室容積 | 2260L | 單次卸料產生濾餅的體積 | |
過濾面積 | m2 | 200 | |
外形尺寸 | 大約5962mm*1800mm*1560mm | 長*寬*高以供方提供詳細圖紙為準！ | |
地腳中心 | 以供方提供詳細圖紙為準！ | ||
整機質量 | 約8500kg | 設備運行重 | |
基本結構 | 主機機架 | 選用Q345中板 | 經二氧化碳氣體保護焊焊接成形；敞開式結構；整機防腐處理 |
主梁結構 | Q345加厚矩形鋼 | 采用箱式焊接結構設計，焊縫平整、美觀；兩根配套主梁夾緊后同時加工，濾板受壓時不產生傾斜的側向力，保證加工精度。 | |
表面處理 | 高速拋丸機噴砂處理 | 經高速離心拋丸消除銹跡和氧化鐵皮；采用環氧云鐵底漆噴涂處理后，整機外噴塑防腐處理 | |
進料方式 | 止推板中心進料孔DN法蘭 | 內襯可拆式衛生級ABS | |
出液方式 | 明流雙出 | 出液方式明流 | |
吹氣方式 | 無需 | 無 | |
驅動方式 | 高壓油泵 | 臥式電機驅動 | |
過濾壓力 | 0.6MPa | 運行壓力 | |
壓緊壓力 | 25Mpa | 運行壓力 | |
儀控液壓 | PLC | 一線品牌 | PLC為可編程控制器，品質保障 |
電器元件 | 一線品牌 | 品質保障 | |
壓緊方式 | 液壓壓緊/自動保壓/自動補壓 | ||
液壓油缸 | 增強型可拆卸式油缸 活塞桿工作 | 整體具有硬度高、耐磨性能好、抗腐蝕等優點。 | |
油缸密封 | 聚氨酯+四氟銅密封圈 | 奧地利技術；質保1年 | |
液壓油管 | 高壓MPA/低壓MPA | 絕不爆管/安全保證 | |
液壓站 | 4KW | 主體為制作；電機4KW；上海大眾油泵、上海華島液壓閥件；碳鋼折彎焊接，密封，空氣過濾外置式油泵，散熱效果好，檢修方便；高低壓油管為國標軟連接 | |
液壓馬達 | 上海大眾液壓 | 25MPa | |
主電機 | 4KW | 品質保障 | |
控制箱 | 分體式或可固定于主機 | 主體制作為碳鋼噴塑，質量保障 | |
儀表 | 0-40Mpa電接點壓力表 | 東方儀表；質量保障 | |
運行環境 | 使用溫度 | ≤80℃ | 無大幅溫度波動 |
過濾介質 | 單絲濾布 | ||
運行要求 | 水平基礎/避雨遮陽 | 進料端焊死固定，液壓端滑動 | |
三、產品工作過程:
150平米程控廂式壓濾機產品的工作過程可以分為以下幾個主要步驟，以下是詳細的工作流程：
一、準備階段
檢查設備：確保壓濾機設備完好無損，各部件連接緊固，電源指示燈亮。
選擇并安裝濾布：根據待處理懸浮液的性質選擇合適的濾布，并將其安裝在濾板上。濾布應清洗干凈、整理整齊無折痕。
啟動進料泵：將懸浮液輸送至壓濾機的進料口。
二、進料階段
均勻送料：通過進料泵將懸浮液均勻送入壓濾機的各個濾室。
形成濾餅：在壓力的作用下，懸浮液中的固體顆粒在濾布上形成濾餅，濾液則通過濾布和濾板之間的間隙流出，實現固液分離。
三、過濾階段
關閉進料：當濾室內的懸浮液充滿后，關閉進料泵和進料閥門，停止進料。
繼續脫水：濾餅繼續受到壓力作用，進一步脫水。同時，濾液繼續通過濾布和濾板之間的間隙流出，直至濾液清澈為止。
四、擠壓脫水階段
壓緊濾板：通過液壓缸或氣壓缸的推動，使濾板壓緊濾餅。
擠壓脫水：此時，濾餅中的水分被進一步擠壓出來，提高脫水效果。擠壓脫水的時間和壓力可以根據實際需要進行調整。
五、卸料階段
松開濾板：當擠壓脫水階段結束后，松開濾板。
取出濾餅：將濾餅從濾室中取出。此時，濾餅已經具有較高的含固率和較低的含水量，達到了固液分離的目的。
后續處理：將濾餅進行后續處理，如干燥、焚燒等。
六、清洗階段
清洗濾布：在卸料完成后，將濾布清洗干凈，以備下次使用。
注意：
在整個工作過程中，需要定期檢查設備的運行狀態，如污泥泵啟動是否靈活、排水閥是否打開等。
根據實際情況，可能需要調整進泥壓力，一般情況下進泥壓力應控制在0.4——0.6MPa之間。
設備的過濾周期、脫水時間和卸泥時間可能會(huì )因實際工況而有所不同，一般過濾周期為2.0——8.0h，脫水時間為1.0——5.5h，卸泥時間為1.0——2.5h。
以上即為150平米程控廂式壓濾機產品的工作過程。
四、產品優勢:
150平米程控廂式壓濾機產品優勢可以分點表示和歸納如下：
高效過濾面積：
擁有150平米的過濾面積，能夠同時處理大量懸浮液，提高生產效率。
程控自動化：
配備先進的程控系統，實現自動進料、過濾、擠壓脫水和卸料等操作，大大減少了人工操作，降低了勞動強度。
自動化程度高，提高了工作穩定性和可靠性，降低了人為因素對過濾效果的影響。
強大的過濾性能：
通過濾板和濾布的緊密配合，能夠高效實現固液分離，濾液清澈度高。
濾餅含固率高，脫水效果好，有利于后續處理。
結構緊湊：
設備結構緊湊，占地面積小，節省了生產空間。
濾板采用模塊化設計，方便安裝、拆卸和清洗。
可靠耐用：
設備采用優質材料制造，具有較高的耐磨性和耐腐蝕性。
液壓缸或氣壓缸采用知名品牌產品，保證了設備的穩定運行和較長的使用壽命。
節能環保：
設備在運行過程中噪音低、能耗小，符合環保要求。
通過高效過濾和脫水，減少了后續處理過程中的能耗和廢棄物排放。
操作簡便：
設備操作簡單易懂，只需經過簡單培訓即可上崗操作。
配備智能化控制系統，可實時監控設備運行狀態和過濾效果，方便及時調整操作參數。
適用性強：
適用于多種行業和領域的懸浮液過濾和脫水處理，如化工、制藥、環保、食品等。
可根據用戶的具體需求定制不同規格和配置的壓濾機設備。

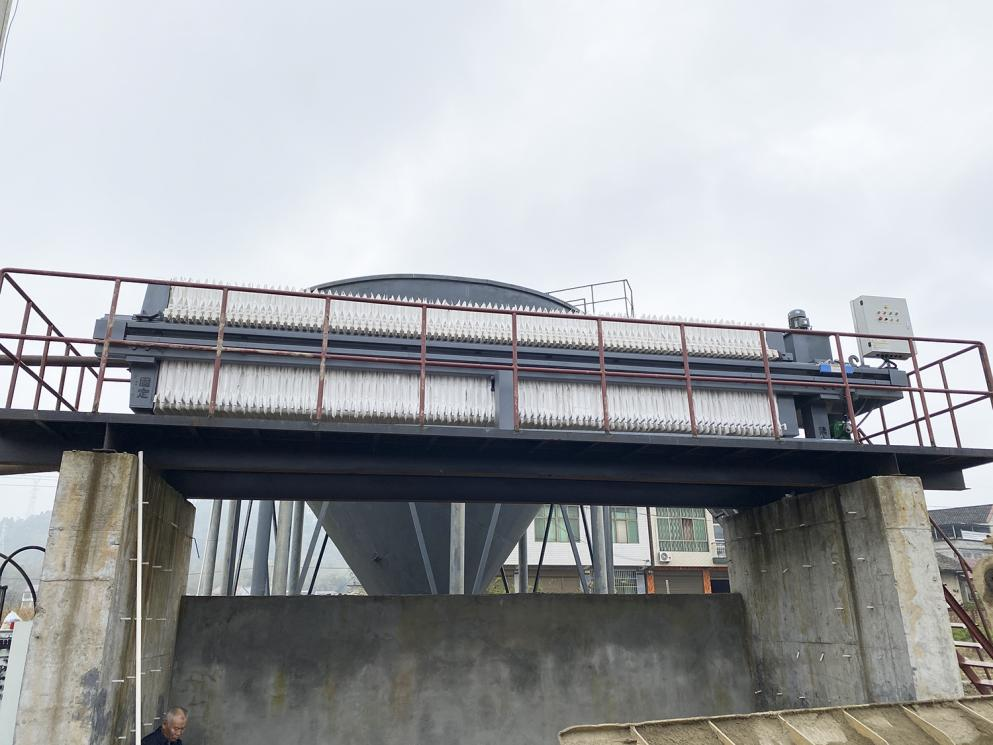

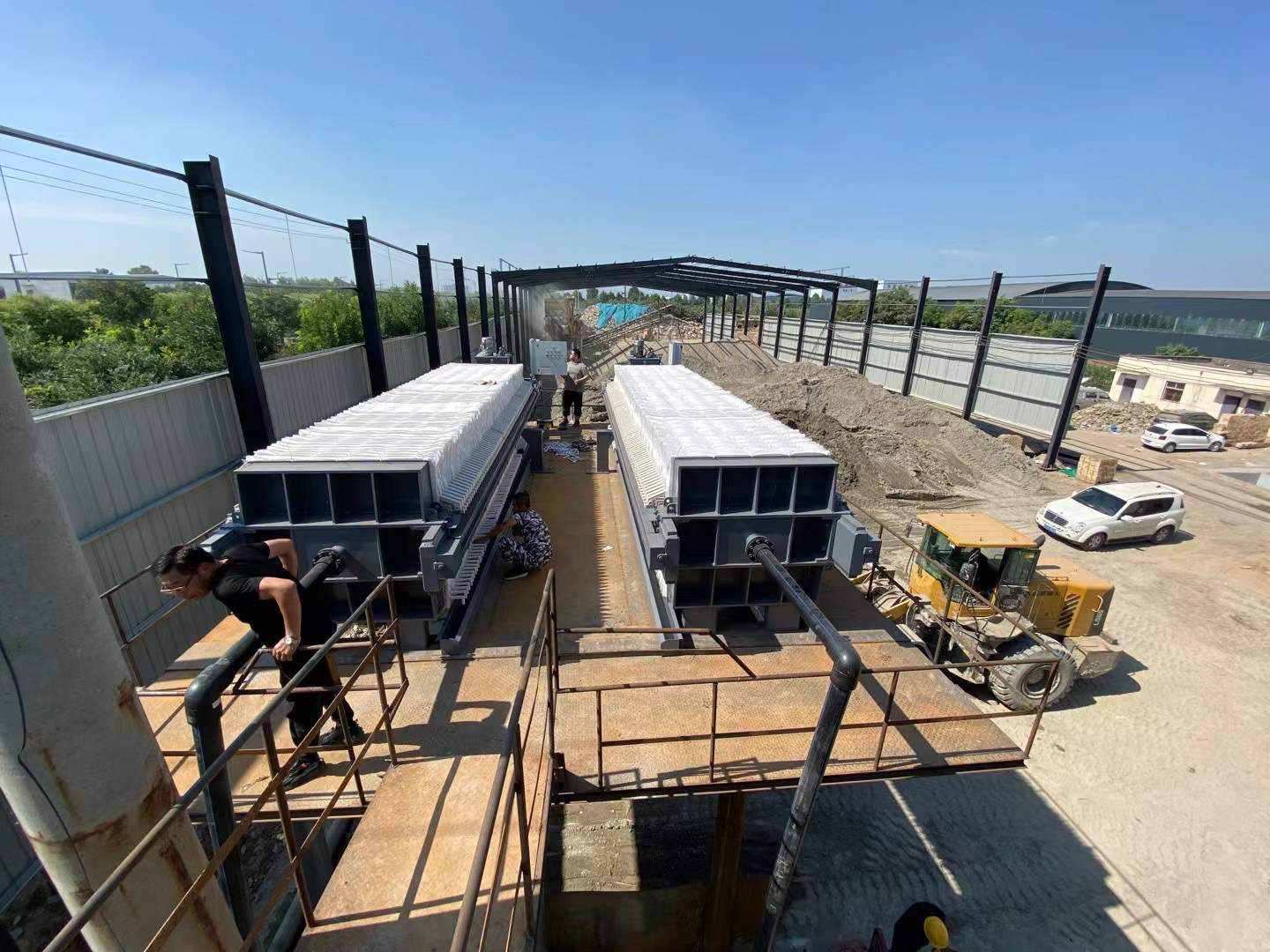

五、產品客戶案例
