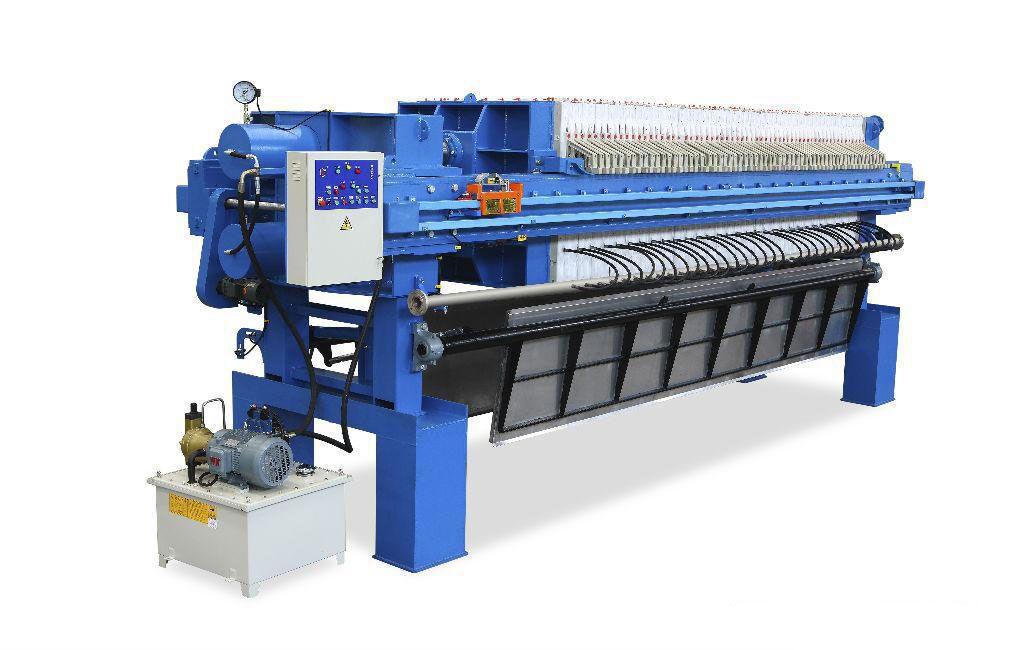

廂式隔膜壓濾機
一、產品介紹
隔膜廂式壓濾機是一種間歇性固液分離設備，由濾板(廂式)排列構成濾室，在輸料泵壓力作用下，將料液送進各濾室，通過過濾介質，將固體和液體分離。
濾布整體自動移動，強制卸餅徹底濾布全工作面-次性自動完成洗滌，濾布再生時間短移動式壓緊油缸設計，解訣了長油缸占地面積大、易漏油的問題濾板一次性全部自動拉開,卸餅速度快，工作穩定可靠人工或全自動可自選操作，方便靈活，自動化程度高嵌入式隔膜擠壓濾餅，濾餅含水率低，且隔膜壽命長、氣密性好，節省能源，經濟性好組裝式機架，結構緊湊，拆裝運輸方便。
二、產品優勢
1，大大降低濾餅含水率，實現濾餅減量
2，更環保，降低能耗并且縮短過濾周期
3，延長壓濾機的使用壽命
隨著過濾壓力的提高,在每次過濾周期將結束時產生差壓的危險性也迅速提高，而隔膜技術主張低壓過濾，高壓壓榨，大地避免了差壓的產生，而壓差恰恰是濾板破損的主因。
三、工作原理：
隔膜隔膜,廂式壓濾機在輸料泵的輔助下，將被過濾物輸入設備的濾室，在通過濾室之中濾布(-般濾布只能讓液體和小的固體顆粒通過)，液體就被滲析出了濾布，而固體就被攔截在了濾布上，這樣就完成了-般壓濾機設備的作用。
隔膜隔膜廂式壓濾機大的特點就是可以進行二次干燥壓榨濾餅，它濾室的特殊設計，使得它可以在濾室內充滿了濾餅之后，自動關閉進料閥，向?yàn)V室內通入氣體或液體，使得濾布膨脹變形，從而達到對濾餅的二次壓榨的作用，進-步減少水分。
四、參數表
| 高壓隔膜壓濾機參數表 | |||||||||
| 型號 |
過濾面 積（m2） |
過濾溶 積（m2） |
濾板外徑尺寸 長*寬*厚 |
濾餅 厚度 |
濾室 數量 |
地腳中 心 |
過濾壓 力（MPa） |
電機功 率 |
整機 質量 |
|
XmAGY1000-U |
60 | 1.22 |
模板1000*1000*70 配板1000*1000*60 |
40 | 38 | 3590 | 0.5-1.2 | 4 | 3620 |
| 70 | 1.41 | 44 | 3990 | 3950 | |||||
| 80 | 11.6 | 50 | 4400 | 4280 | |||||
| 90 | 1.79 | 56 | 4810 | 4690 | |||||
| 100 | 1.984 | 62 | 5220 | 5070 | |||||
| 120 | 2.37 | 75 | 6130 | 5950 | |||||
|
XmAGJ1000-U |
60 | 1.22 | 38 | 3590 | 4020 | ||||
| 70 | 1.41 | 44 | 3990 | 4380 | |||||
| 80 | 11.6 | 50 | 4400 | 4700 | |||||
| 90 | 1.79 | 56 | 4810 | 5100 | |||||
| 100 | 1.984 | 62 | 5220 | 5420 | |||||
| 120 | 2.37 | 75 | 6130 | 6300 | |||||
|
XmAGY1250-U |
120 | 2.292 |
模板1250*1250*80 配板1250*1250*70 |
40 | 46 | 4970 | 4 | 7120 | |
| 150 | 3.016 | 58 | 5910 | 8080 | |||||
| 160 | 3.224 | 62 | 6240 | 8710 | |||||
| 180 | 3.588/ | 70 | 6850 | 9290 | |||||
| 200 | 4.004 | 78 | 7480 | 10110 | |||||
| 220 | 4.3687 | 84 | 7940 | 10830 | |||||
| 250 | 4.940 | 96 | 8900 | 11450 | |||||
| 280 | 5.512 | 106 | 9550 | 12400 | |||||
| 300 | 5.824 | 112 | 10010 | 13010 | |||||
|
XmAGZ1250-U |
120 | 2.292 | 46 | 4970 | 7610 | ||||
| 150 | 3.016 | 58 | 5910 | 8700 | |||||
| 160 | 3.224 | 62 | 6240 | 9110 | |||||
| 180 | 3.588/ | 70 | 6850 | 9900 | |||||
| 200 | 4.004 | 78 | 7480 | 10750 | |||||
| 220 | 4.3687 | 84 | 7940 | 11500 | |||||
| 250 | 4.940 | 96 | 8900 | 12310 | |||||
| 280 | 5.512 | 106 | 9550 | 13290 | |||||
| 300 | 5.824 | 112 | 10010 | 13950 | |||||
|
XmAGY1500-U |
250 | 4.108 |
模板1500*1500*85 配板1500*1500*75 |
40 | 66 | 7160 | 4 | 16110 | |
| 300 | 5.928 | 78 | 8160 | 17850 | |||||
| 320 | 6.384 | 84 | 8670 | 18700 | |||||
| 350 | 6.840 | 90 | 9160 | 19530 | |||||
| 380 | 7.448 | 98 | 9820 | 20580 | |||||
| 400 | 8.816 | 104 | 10320 | 21190 | |||||
| 450 | 8.816 | 116 | 11320 | 22710 | |||||
| 500 | 9.728 | 128 | 12310 | 24830 | |||||
| XmAGZ1500-U | 250 | 4.108 | 66 | 7160 | 16400 | ||||
| 300 | 5.928 | 78 | 8160 | 18200 | |||||
| 320 | 6.384 | 84 | 8670 | 19100 | |||||
| 350 | 6.840 | 90 | 9160 | 19890 | |||||
| 380 | 7.448 | 98 | 9820 | 21000 | |||||
| 400 | 7.904 | 104 | 10320 | 21930 | |||||
| 450 | 8.816 | 116 | 11320 | 23580 | |||||
| 500 | 9.728 | 128 | 12310 | 25300 | |||||
| XmAGY1500-U | 250 | 4.96 |
模板1500*1500*90 配板1500*1500*80 |
40 | 66 | 7490 | 16800 | ||
| 300 | 6.67 | 78 | 8550 | 18520 | |||||
| 320 | 7.18 | 84 | 9070 | 19560 | |||||
| 350 | 7.69 | 90 | 9600 | 20400 | |||||
| 380 | 8.33 | 98 | 10310 | 21520 | |||||
| 400 | 8.84 | 104 | 10830 | 22300 | |||||
| 450 | 9.86 | 116 | 11890 | 23880 | |||||
| 500 | 10.88 | 128 | 12950 | 26100 | |||||
| XmAGZ1500-U | 250 | 4.96 | 66 | 7490 | 17050 | ||||
| 300 | 6.67 | 78 | 8550 | 18970 | |||||
| 320 | 7.18 | 84 | 9070 | 19930 | |||||
| 350 | 7.69 | 90 | 9600 | 20780 | |||||
| 380 | 8.33 | 98 | 10310 | 21970 | |||||
| 400 | 8.84 | 104 | 10830 | 22960 | |||||
| 450 | 9.86 | 116 | 11890 | 24730 | |||||
| 500 | 10.88 | 128 | 12950 | 26570 | |||||
| XmAGZ16000-U | 300 | 5.24 |
模板1600*1600*85 配板1600*1600*80 |
40 | 70 | 7730 | 21080 | ||
| 350 | 6.16 | 82 | 8770 | 22880 | |||||
| 400 | 7.00 | 92 | 9630 | 24500 | |||||
| 420 | 7.32 | 98 | 10140 | 25830 | |||||
| 450 | 7.86 | 104 | 10660 | 26940 | |||||
| 480 | 8.32 | 108 | 11000 | 28000 | |||||
| 500 | 8.63 | 116 | 11690 | 29430 | |||||
| 550 | 9.05 | 126 | 12550 | 31410 | |||||
| 600 | 10.32 | 138 | 13580 | 33610 | |||||
過濾面積、型號可按要求制作
