廂式壓濾機結構圖

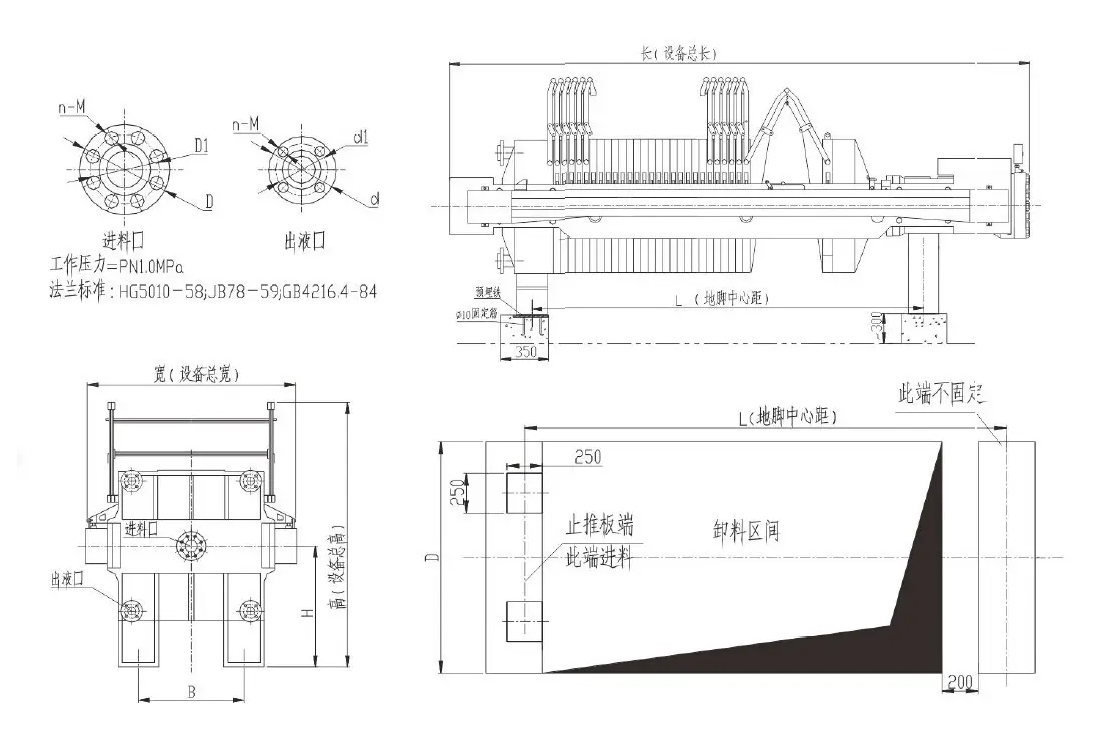

　　廂式壓濾機結構圖。主要包含：機架部分，過濾部分，液壓部分，電控部分。

　　1　機架部分

　　機架部分是機器的基礎 , 用于支撐過濾機構 ,連接其他部件。一般機架部分有止推板、壓緊板、油缸和主梁組成。機器工作時 , 油缸體內的活塞推動壓緊板 , 將位于壓緊板和止推板之間的濾板和濾布壓緊,以保證帶有工作壓力的料漿在濾室內進行加壓過濾。

　　2　過濾部分

　　過濾部分由濾板和濾布組成, 是固液分離的主體。過濾時,料漿在進料泵的推動下 , 經止推板上的進料口進入各濾室內 , 壓濾過程開始 , 料漿依靠進料泵產生的壓力進行固液分離。

　　3 　液壓部分

　　液壓部分是驅動壓緊板的動力裝置。主要組成部分是一個電動的液壓站。

　　4 電控部分

　　電控部分是整個系統的控制中心。
