延安板框壓濾機.自動壓濾機與普通壓濾機的區別在于自動拉板系統的數量、自動轉液盤、濾布的自動清洗等系統。使設備運行更加智能化、自動化。整機結構設計科學合理，機械強度高，結構穩定，經久耐用，操作維修方便。
延安板框壓濾機工作原理:
全自動壓濾機通過壓力變送器檢測當前拉拔機液壓系統的油壓，將其感知到的壓力信號轉換為PLC可識別的模擬量，從而控制拉拔機的前進和后退。光電開關組，使拉板系統在拉板過程或整個系統運行過程中實現瞬間懸浮/恢復，使操作過程更加人性化。
延安板框壓濾機
延安板框壓濾機
延安板框壓濾機濾板成分:

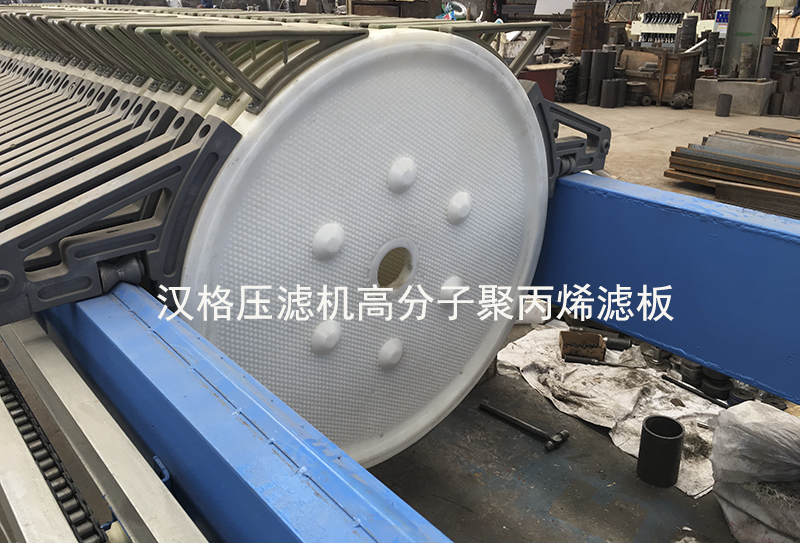

增強聚丙烯板
(a)增強聚丙烯板材通過改進聚丙烯配方，增加玻璃纖維成分的含量，具有化學性能穩定、耐腐蝕、無毒、無味、重量輕、強度大、韌性好、人工卸料勞動強度低、經久耐用等特點。濾板腔設計合理,使用point-shaped錐形凸平臺,流道的獨特設計,凸點大小,排列密度、角和其他精確研究,偉大的影響過濾和脫水,實現快速流量、過濾周期短,壓濾機的工作效率大大提高。
(b)深化過濾器的排水艙板,材料是暢通無阻的,不會堵塞,促進新聞裝卸的布,提高過濾速度,縮短生產周期,增加生產的數量和增加有效過濾體積增加濾餅的厚度30毫米,顯著提高了產量。
(c)濾過的泥餅含水量低。濾餅一旦打開濾板，濾餅就會自動從濾布上自行重量釋放出來，不需要外力。
延安板框壓濾機液壓系統
液壓站為立式結構，液壓系統完成氣缸壓力和松開兩個基本動作即可自動保壓，提高了整個液壓系統的安全性、可靠性，使用戶在方便維修的同時，液壓站的關鍵部件:油缸采用中德合資無錫液壓元件廠產品,止回閥,換向閥,安全閥和其他液壓元件采用臺灣島和中國上海液壓件廠產品,所以液壓系統更安全可靠,確保順利完成過濾用戶的整個過程。
(a)液壓系統:由動力系統、控制系統和執行元件組成?？刂葡到y(tǒng)由高壓溢流閥、壓力表、單向閥、電磁換向閥、液壓控制單向閥、低壓溢流閥和電接觸壓力表組成。油缸壓力由高壓溢流閥設定，張力板壓力由低壓溢流閥設定，保壓系統由單向閥和截止閥控制。電磁換向閥實現了油缸的兩個基本動作。電接觸壓力表可自動填充氣缸后腔(高壓腔)的壓力，使壓力穩定在一定范圍內，保證過濾過程的順利完成。
(b)抽油盤液壓系統:由動力系統(低流量柱塞泵10r/min)、控制系統(液壓元件)、執行元件(油馬達)三部分組成?？刂葡到y(tǒng)由低壓溢流閥和電磁換向閥組成。油馬達拉板壓力由溢流閥(3-4mpa)設定。將抽油盤的速度控制在適當?shù)姆秶鷥?nèi)，通過電磁換向閥實現抽油盤的兩個基本動作。
電氣控制系統
電子控制系統采用PLC編程設計，具有性能可靠、安全穩定的特點。PLC程序控制采用人機界面控制，易于學習和理解，本系統采用三菱PLC控制模塊和國內知名品牌低壓元件。
PLC體積小、功能強、速度快、可靠性高，且由于具有較大的靈活性和可擴展性，控制程序可隨程序的變化而變化，易于實現計算機的遠程控制界面。
