隔膜壓濾機的尺寸與型號

時間：2020-09-21 來源：隔膜壓濾機 點擊：0次

　　料漿脫水后，壓濾機上裝有橡膠擠壓膜，壓縮介質（如空氣和水）進入擠壓膜的背面推動擠壓膜，使擠壓濾餅進一步脫水，稱為擠壓脫水。進漿脫水或擠壓脫水后，壓縮空氣進入濾室濾餅的一側，通過濾餅，將濾餅另一側的液態水通過濾布輸送到濾室脫水，稱為吹氣脫水。如果過濾室兩側都覆蓋有濾布，則液體部分可以通過過濾室兩側的濾布從過濾室均勻排出，這是過濾室的雙面脫水。

　　隔膜壓濾機的尺寸與型號表

高壓隔膜壓濾機參數表
型號	過濾面積（m²）	過濾溶積（m²）	濾板外徑尺寸長寬厚	濾餅厚度	濾室數量	地腳中心	過濾壓力（MPa）	電機功率	整機 質量
X^m_AGY1000-U	60	1.22	模板1000100070 配板1000100060	40	38	3590	0.5-1.2	4	3620
	70	1.41			44	3990			3950
	80	11.6			50	4400			4280
	90	1.79			56	4810			4690
	100	1.984			62	5220			5070
	120	2.37			75	6130			5950
X^m_AGJ1000-U	60	1.22			38	3590			4020
	70	1.41			44	3990			4380
	80	11.6			50	4400			4700
	90	1.79			56	4810			5100
	100	1.984			62	5220			5420
	120	2.37			75	6130			6300
X^m_AGY1250-U	120	2.292	模板1250125080 配板1250125070	40	46	4970		4	7120
	150	3.016			58	5910			8080
	160	3.224			62	6240			8710
	180	3.588/			70	6850			9290
	200	4.004			78	7480			10110
	220	4.3687			84	7940			10830
	250	4.940			96	8900			11450
	280	5.512			106	9550			12400
	300	5.824			112	10010			13010
X^m_AGZ1250-U	120	2.292			46	4970			7610
	150	3.016			58	5910			8700
	160	3.224			62	6240			9110
	180	3.588/			70	6850			9900
	200	4.004			78	7480			10750
	220	4.3687			84	7940			11500
	250	4.940			96	8900			12310
	280	5.512			106	9550			13290
	300	5.824			112	10010			13950
X^m_AGY1500-U	250	4.108	模板1500150085 配板1500150075	40	66	7160		4	16110
	300	5.928			78	8160			17850
	320	6.384			84	8670			18700
	350	6.840			90	9160			19530
	380	7.448			98	9820			20580
	400	8.816			104	10320			21190
	450	8.816			116	11320			22710
	500	9.728			128	12310			24830
X^m_AGZ1500-U	250	4.108			66	7160			16400
	300	5.928			78	8160			18200
	320	6.384			84	8670			19100
	350	6.840			90	9160			19890
	380	7.448			98	9820			21000
	400	7.904			104	10320			21930
	450	8.816			116	11320			23580
	500	9.728			128	12310			25300
X^m_AGY1500-U	250	4.96	模板1500150090 配板1500150080	40	66	7490			16800
	300	6.67			78	8550			18520
	320	7.18			84	9070			19560
	350	7.69			90	9600			20400
	380	8.33			98	10310			21520
	400	8.84			104	10830			22300
	450	9.86			116	11890			23880
	500	10.88			128	12950			26100
X^m_AGZ1500-U	250	4.96			66	7490			17050
	300	6.67			78	8550			18970
	320	7.18			84	9070			19930
	350	7.69			90	9600			20780
	380	8.33			98	10310			21970
	400	8.84			104	10830			22960
	450	9.86			116	11890			24730
	500	10.88			128	12950			26570
X^m_AGZ16000-U	300	5.24	模板1600160085 配板1600160080	40	70	7730			21080
	350	6.16			82	8770			22880
	400	7.00			92	9630	24500
	420	7.32			98	10140	25830
	450	7.86			104	10660	26940
	480	8.32			108	11000	28000
	500	8.63			116	11690	29430
	550	9.05			126	12550	31410
	600	10.32			138	13580	33610

過濾面積、型號可按要求制作

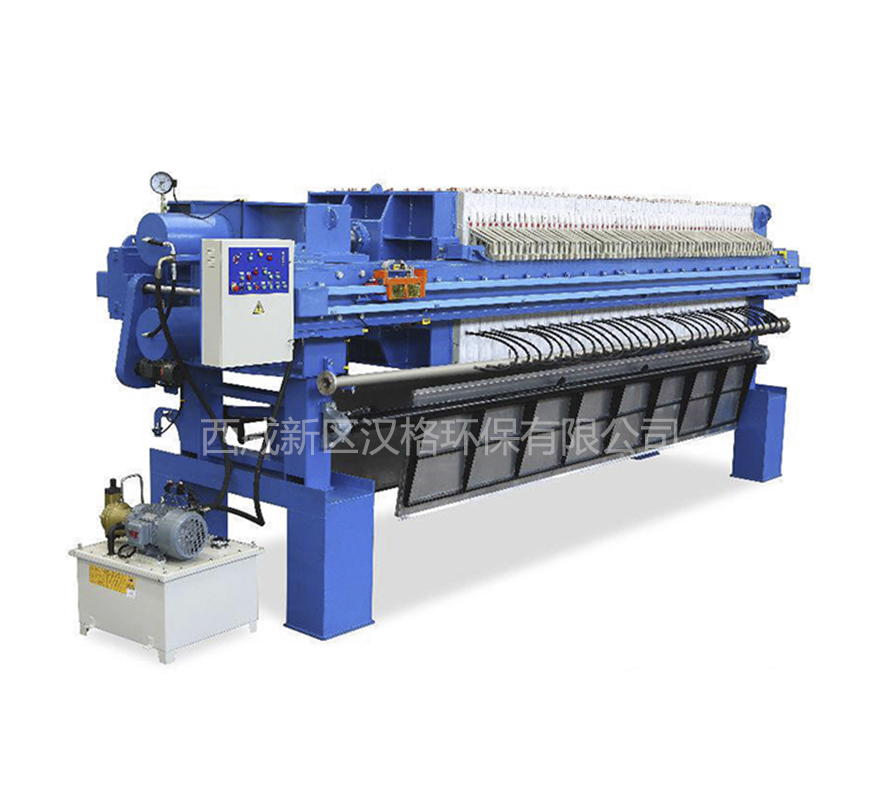

隔膜壓濾機
